Modulo Ingressi CELLIO KNX

Modulo Ingressi CELLIO KNX

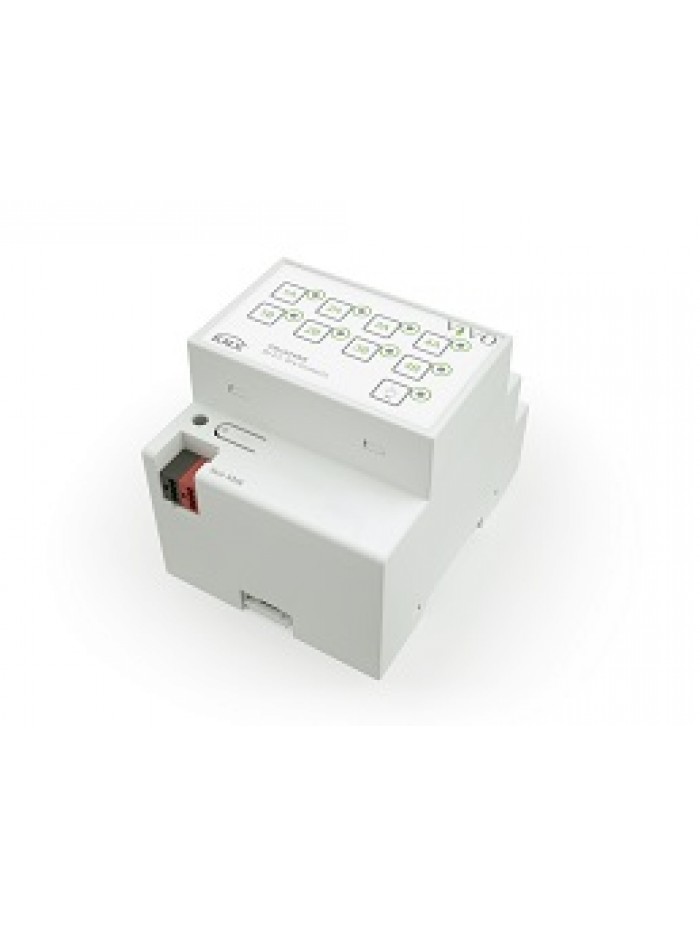

L'ingresso binario CELLIO KNX è un apparecchio modulare KNX  per il montaggio su barra per l'interfacciamento al bus di interruttori e sensori di tipo convenzionale (non collegati direttamente al bus KNX) dotati di contatti privi di potenziale.

In questo modo, tramite l'ingresso binario è possibile commutare e controllare le funzioni del bus KNX con interruttori, pulsanti, sensori o segnali binari resi disponibili da altri dispositivi. L'ingresso binario può essere utilizzato come segue:

• 8 canali indipendenti, ad esempio per la connessione di interruttori tradizionali (non bus) o pulsanti dedicati alla commutazione di accensione e spegnimento dei carichi;
• 4 canali indipendenti, ad esempio per la connessione di pulsanti tradizionali (non bus) per il comando di azionamenti dimmer o motorizzati.

Il dispositivo è dotato di un modulo di comunicazione bus integrato ed è progettato per il montaggio su guide di distribuzione. Per operare il dispositivo riceve un segnale di ingresso e lo converte in un corrispondente telegramma inviato sul bus. Il telegramma viene ricevuto e eseguito da uno o più attuatori KNX. Il dispositivo è alimentato dalla linea bus KNX con tensione SELV 30 Vdc e non richiede alimentazione ausiliaria. La tensione di scansione dei canali di ingresso viene prodotta all'interno del dispositivo.

Ogni canale di ingresso del dispositivo può essere programmato per una funzione diversa:

• Commutazione on / off di carichi singoli o gruppo di carichi;
• Rilevare lo stato dei contatti di segnalazione (da dispositivi di sicurezza, allarmi, ecc.);
• Richiamare e salvare scene;
• Invio sul bus dei valori (1bit, 2bit, 1byte, 2byte);
• Passare al modo operativo forzato (blocco);
• Conteggio degli impulsi e cicli di commutazione.

Ogni coppia di canali di ingresso può essere inoltre programmata per:

• Dimmerare i dispositivi di illuminazione;
• Controllare gli azionamenti motorizzati (come persiane, tende, tende, ecc.).
