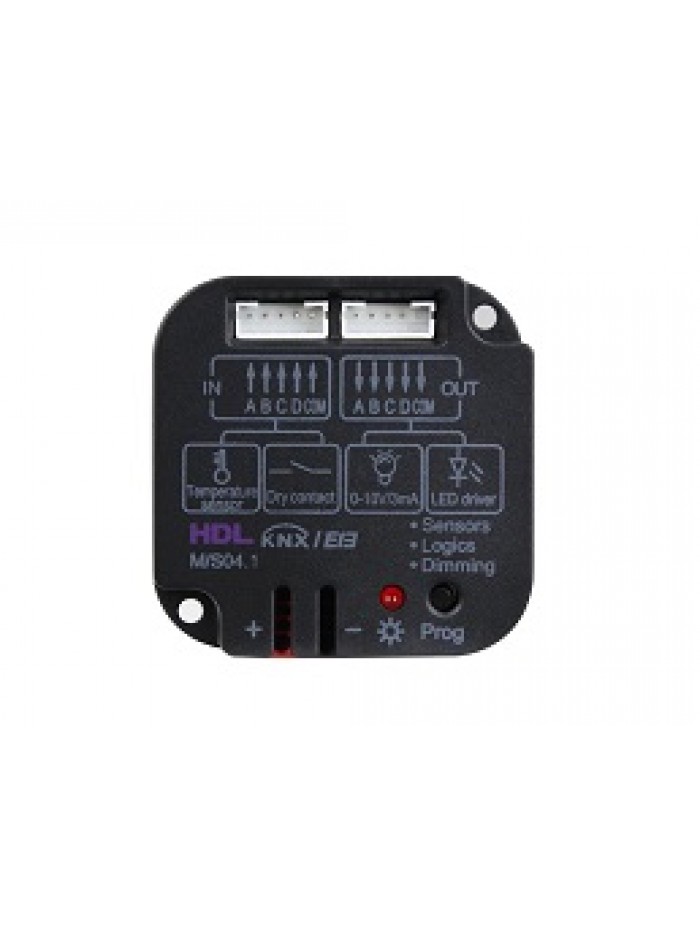

Interfaccia Universale KNX HDL-M/S04.1

M/S04 è un interfaccia a contatti puliti a 4 canali sviluppata da HDL. Utilizza il KNX/EIB BUS per comunicare con gli altri dispositivi.

Per utilizzare il dispositivo è indispensabile scaricare il database del dispositivo, il funzionamento è completamente descritto nel manuale d'uso. Il prodotto è conforme allo standard EMC.

L'interfaccia può essere usata per:

• Controllare accensioni
• Dimmerizzazioni
• Controllo motorizzazioni
• Controlli flessibili
• Controllo scene
• Controllo sequenze
• Controllo percentuale
• Controllo soglia
• Controllo stringa
• Valori forzati
• Uscita PWM
• 5 logiche di controllo
• Contatore
• Controllo combinati
• Led di stato
• Controllo allarmi
• Controllo riscaldamento
• Dimmer 0-10V

M/S04.1 include 4 canali di ingresso e 4 canali di uscita, In ingresso possono essere collegati contatti puliti oppure sonde di temperatura. In uscita è possibile collegare carichi dimmerati 0-10V oppure LED.

Questo modulo ha le seguenti funzioni: lettura temperature, ingresso contatti puliti, 5 uscite logiche, 0-10V, sensori, pilotaggio LED etc. Controllo relè e dimmer, tende e motorizzazioni, controllo scenari etc. In ogni logica di controllo è possibile combinare i quattro segnali di ingresso.

Il M/S04.1 ha tre modi di lavoro:

• Gestione ingressi.
• Controllore logico
• Dimmer 0-10V

Gestione ingressi: controllo on-off, dimmer, controller shutter, controller flexible, controller scene, controller sequence, switch percentage, controller threshold, controller string (14bytes), controller forced, position controller, counter controller, combination controller.

Logical controller has: dry contact sensor, temperature sensor,

Black A Object output 1……Object 10

• A1：Switching
• A2: Alarm
• A3: Shutter
• A4: Scene
• A5: Sequence
• A6: Percentage
• A7: Threshold
• A8: Threshold
• A9: String (14bytes)
• A10: String (14bytes)

Dimming controller: input function, dry contact sensor, temperature sensor, 0-10 ballast dimming, staircase lighting flashing,  scene,  threshold and heating.
