BX-RIO8

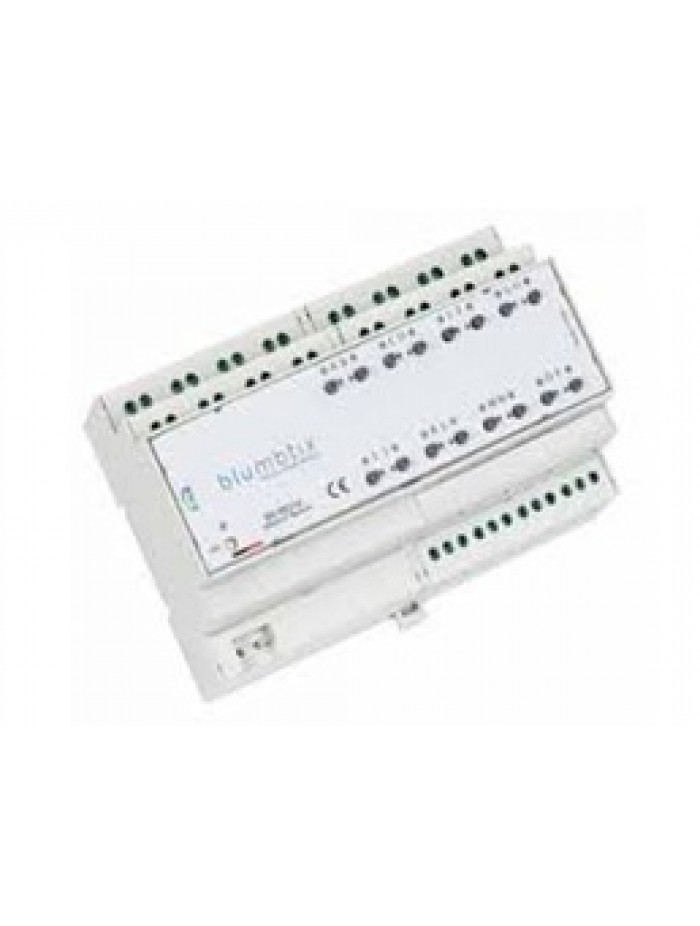

BX-RO16 e BX-RO8 sono attuatori multifunzione a 16/8 canali per montaggio su guida DIN per la commutazione indipendente di carichi mediante contatti relè. La commutazione delle uscite può essere gestita anche tramite i pulsanti posti sul pannello frontale; un LED verde indica lo stato del canale. Sono dotati di relè bistabili con contatti da 16 A collegati direttamente ai morsetti, senza condivisione di fase. I terminali a vite possono accogliere cavi di sezione fino a 2,5 mm2. I contatti utilizzati sopportano una corrente di spunto fino a 320 A nei primi 2 ms, quindi sono particolarmente adatti al pilotaggio di carichi induttivi tipici delle lampade fluorescenti o al neon. I dispositivi prevedono funzioni di commutazione, notifica di stato, comando di blocco, forzature, temporizzazioni, ritardi, scenari e inoltre la gestione di tapparelle e veneziane. Controllano le valvole con algoritmo PWM e possono pilotare più dispositivi fancoil (2 o 4 tubi). Dispongono inoltre di un set di funzioni logiche composto da 16 oggetti di comunicazione di ingresso per ogni canale; essi sono combinabili con operazioni logiche OR, AND, XOR e GATE.

Con le funzioni sopra citate, è possibile configurare innumerevoli combinazioni e questo permette di ottimizzare l’utilizzo di tutte le uscite. BX-RO16 e BX-RO8 sono parametrizzabili dal software ETS e la loro versatilità li rende particolarmente adatti alla progettazione distribuita; tutte le operazioni necessarie alla gestione di un edificio residenziale o terziario saranno implementabili con un unico dispositivo.

Caratteristiche tecniche

• Voltaggio nominale contatti relè: 230 V ac, 50/60 Hz
• Corrente nominale del contatto relè: 16 A
• Alimentazione: tramite bus KNX, 29 V dc SELV
• Corrente assorbita dal bus: max 17 mA
• Temperatura di funzionamento: -5 ÷ +45 °C (uso interno)
• Collegamento al bus KNX: morsetto estraibile a 2 poli d=0,8 mm
• Collegamenti elettrici: morsetto a vite, sezione max cavo 2,5 mm2 (AWG12)
• Grado di protezione: IP20
• Dimensioni: 8 moduli DIN

Funzioni KNX

• 16/8 uscite a relè per il comando di luci/carichi generici con funzioni di temporizzazione, forzatura, blocchi, ritardi
• 16/8 canali per il controllo della valvola PWM con funzione antibloccaggio
• 8/4 canali per il controllo di tapparelle/veneziane/tende
• Attuatori per fan coil a 2 o 4 tubi, da 1 a 3 velocità. Il numero dipende dalla configurazione
• Funzioni logiche
• Funzioni generali
