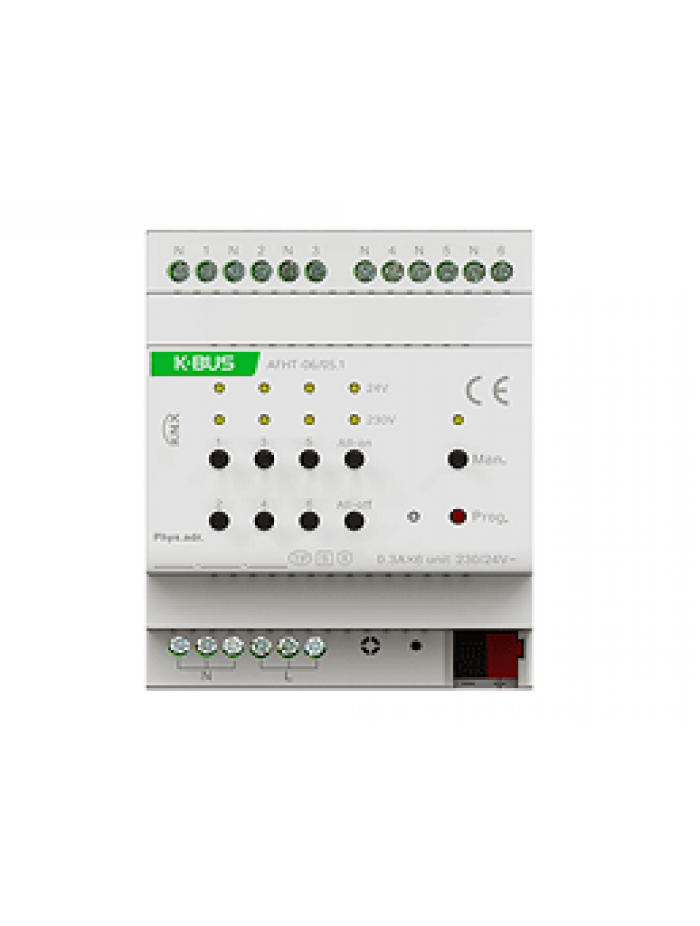

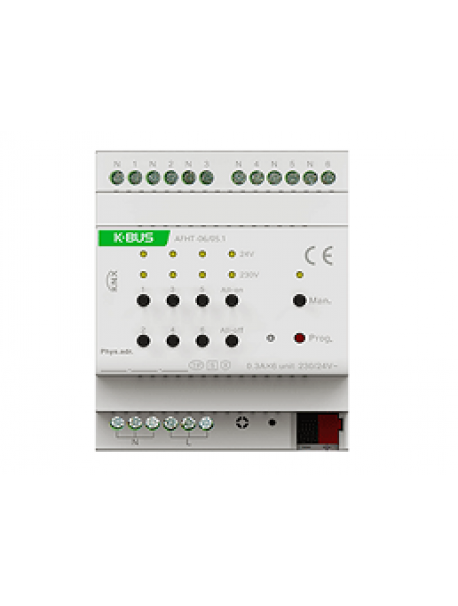

AFHT-06/05.1

L'attuatore di riscaldamento a Triac viene utilizzato principalmente per la regolazione della temperatura ambiente e il controllo valvola, può essere installato nel sistema di controllo del riscaldamento/raffreddamento centralizzato.

L'azionamento della valvola supporta tensioni di 230 V CA e 24 V CA, con indicazione a LED per lo stato della valvola. Grazie ai pulsanti sul fronte è possibile azionare in manuale il carico per facilitare la messa in servizio.

L'attuatore per riscaldamento a Triac è un dispositivo modulare per l'installazione rapida in quadro di distribuzione su guide di montaggio da 35 mm secondo DIN EN 60 715. Il collegamento elettrico viene realizzato utilizzando morsetti a vite. Il collegamento al bus KNX viene realizzato utilizzando il terminale di collegamento bus in dotazione e non necessita di alimentazione ausiliaria. L'assegnazione dell'indirizzo fisico e le impostazioni dei parametri possono essere eseguite con il software ETS (versione ETS5.7 o successiva) e relativo file .knxprod.

Le funzioni sono così riassunte:

• Tensioni supportare 24 V CA o 230 V CA
• Funzione di uscita valvola, con controller locale o esterno, fino a 6 canali
• Regolatore della temperatura ambiente, supporto alla modalità riscaldamento/raffreddamento, integrazione di algoritmo di controllo a 2 punti e PI, con 5 funzioni scene, fino a 6 canali
• Operazione manuale
• Modalità Estate/Inverno
• Funzione di spurgo della valvola
• Funzione disabilitazione valvola
• Funzione di operazione forzata
• Rapporto sulla mancanza di tensione operativa
• Rapporto di cortocircuito/sovraccarico
• Supporta la modalità secure
