Attuatore 12 Ingressi e 12 uscite KNX MIO12
- 361,82€ (IVA Esclusa)
- Disponibilità: 2 (Disponibile)
- Marca: APRICUM B
- Codice Prodotto: MIO12
- Peso: 0.5 kg
- Punti Fedeltà: 415

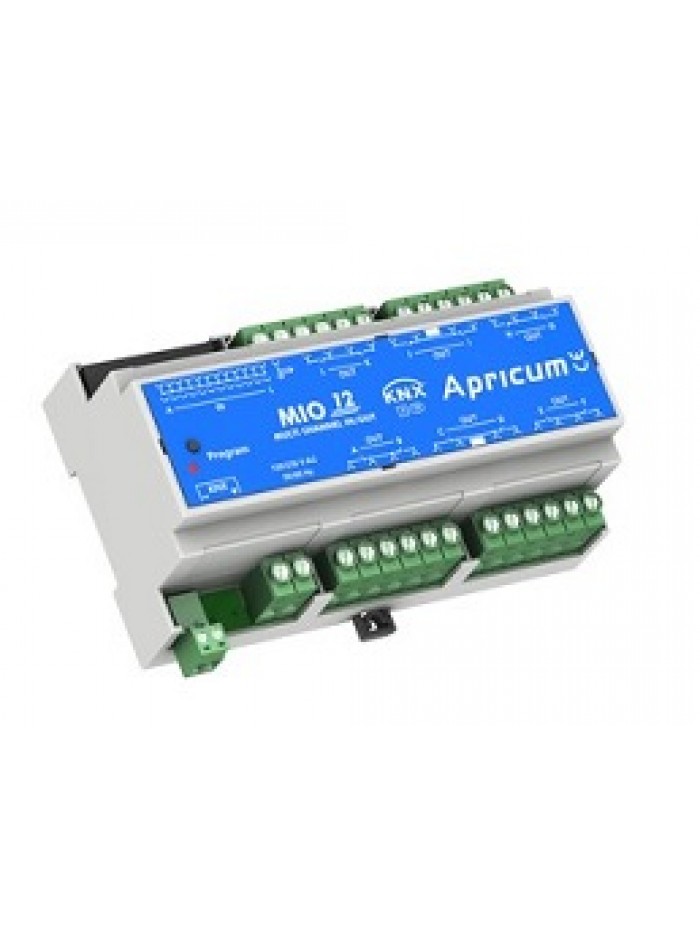

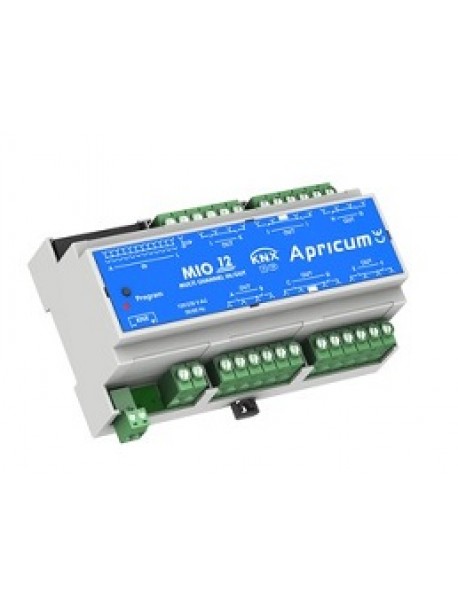

Dispositivo I / O multicanale 12+12 per KNX TP
Il MIO12 è un dispositivo di installazione modulare in quadri di distribuzione per guide di montaggio TH35.
Combina un ingresso binario come sensori con un'uscita binaria come attuatori in un unico dispositivo.
Ogni canale di ingresso / uscita è controllato separatamente tramite KNX. Necessita di alimentazione esterna a 230 V. Il collegamento bus KNX e il collegamento di uscita vengono stabiliti tramite morsetti a vite.
I canali dell'attuatore commutano fino a 12 carichi elettrici diversi tramite contatti a potenziale zero (relais bi-stabili).
Gli ingressi comprendono 12 canali indipendenti per rilevare fino a 12 interruttori e pulsanti convenzionali tramite contatti senza potenziale.
Sono forniti impulsi di scansione con una tensione di picco di 18 V. L'ingresso è collegato tramite un connettore plug-in rapido.
Specifiche e caratteristiche speciali:
- Dispositivo di installazione modulare per binari da 35 mm (DIN, TH35) o montaggio diretto a parete (3 viti)
- Alimentazione interna 230 V AC
- Canale di uscita / linea bus KNX / alimentazione utilizzano connettori elettrici a morsetto a vite
- Connessione di ingresso tramite morsettiera
- Connessione multipla composta da 12 ingressi per sensori binari e 12 uscite per attuatori binari
- Scansione di ingresso tramite impulsi di tensione con valore di picco 18 V
- Ingressi a contatto secco per rilevare fino a 12 dispositivi indipendenti con contatti a potenziale zero come interruttori e pulsanti convenzionali
- Le uscite dell'attuatore NC / NO commutano fino a 12 utilizzatori elettrici indipendenti (AC-1, AX, DC) tramite contatti senza potenziale (relè bistabile)
- Gran numero di funzioni logiche per i canali di ingresso (protezione solare, otturatore con un solo pulsante e canali di uscita (interruttore, scena, scala, ritardo, ...)
- Rilevazione di commutazione breve e lunga
- Ogni canale è configurabile e controllato separatamente dall'ETS
- Può essere programmato con ETS3.0d e versioni successive
- Pulsante per la programmazione dell'indirizzo fisico
| Dati tecnici | |
|---|---|
| N° Ingressi | 12 |
| N° Uscite | 12 |
| Secure | no |
| Funzione KNX | Ingresso - Uscita |
| Posa | Guida DIN |
- Data-sheet-small-MIO12 (921.81KB) (Solo per utenti registrati)
- Data-sheet-full-MIO12 (1.8MB) (Solo per utenti registrati)
- File-vd-MIO12 (728.04KB) (Solo per utenti registrati)
