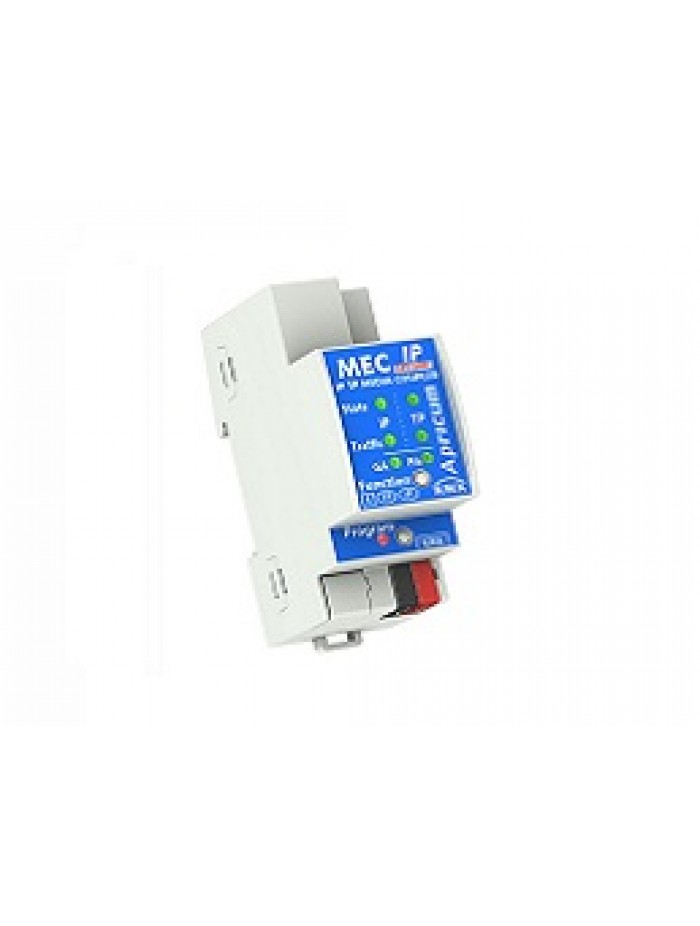

Accoppiatore Router IP TP KNX MECip-sec

MECip con accesso remoto IP per aggiornamenti firmware e pulsante funzione per facilitare la messa in servizio / risoluzione dei problemi

MECip fornisce una connessione dati tra la linea KNXnet / IP dorsale e la linea TP KNX inferiore per l'accoppiamento di una o più linee KNX TP a KNX IP, cioè una rete Ethernet.

Il dispositivo MECip KNXnet / IP Routing & Tunneling è un accoppiatore multimediale con la possibilità di disabilitare il filtraggio dei messaggi con una sola pressione di un pulsante.

L'accesso temporaneo ad altre linee semplifica la messa in servizio e la risoluzione dei problemi.

Gli stati della linea bus e la comunicazione difettosa sono indicati dai LED.

Il compito principale del MECip è quello di filtrare il traffico in base alla posizione di installazione nella gerarchia (telegrammi indirizzati individualmente) o in base alle tabelle dei filtri incorporate per la comunicazione orientata al gruppo (telegrammi di gruppo).

Con l'ETS, il MECip può essere utilizzato come interfaccia di programmazione.

A tale scopo il dispositivo fornisce fino a quattro indirizzi fisici aggiuntivi che possono essere utilizzati per il tunneling.

In generale, con il protocollo di tunneling esiste un punto di connessione per l'ETS per abilitare la messa in servizio e il monitoraggio.

Il MECip non ha oggetti di comunicazione KNX per se stesso.

Specifiche e caratteristiche speciali:

• Monitoraggio in tempo reale del carico bus KNX su ogni linea tramite Web-frontend
• Primo dispositivo di routing e tunneling IP della sua classe senza la necessità di un ulteriore alimentatore esterno
• Minori costi di installazione dovuti a meno cavi, meno sforzo di montaggio e nessuna necessità di un alimentatore aggiuntivo
• Connessione dati tra (superiore) linea KNXnet / IP e (inferiore) linea bus TP KNX
• Isolamento galvanico tra Ethernet e bus KNX
• Interfaccia tunneling KNX integrata
• I protocolli di tunneling consentono la messa in servizio, il monitoraggio e la diagnostica tramite ETS
• Meccanismo integrato per ridurre il traffico
• Invio IACK configurabile su telegrammi TP per aumento della velocità di trasmissione dati
• Filtraggio di messaggi di gruppo e messaggi non orientati ai dispositivi; tabella dei filtri completa disponibile
• Capacità di sopprimere le configurazioni del dispositivo dalla linea secondaria alla linea principale garantendo contemporaneamente un accesso completo e trasparente dalla linea principale alla linea secondaria
• Spegnimento del telegramma temporaneo premendo un pulsante
• Le condizioni della tabella filtro e lo stato del bus su ciascuna linea sono indicati da sei LED bicolore
• L'indirizzo IP può essere assegnato manualmente o tramite DHCP
• Può essere utilizzato con ETS4 e versioni successive
• Database per ETS3.0d disponibile su richiesta
• Supporto di lunghi telegrammi (lunghezza massima APDU 240 byte)
• Ampia varietà di funzioni diagnostiche
• Il firmware può essere aggiornato tramite un'interfaccia Web
• Modulo di installazione per binari da 35 mm (DIN, TH35)
