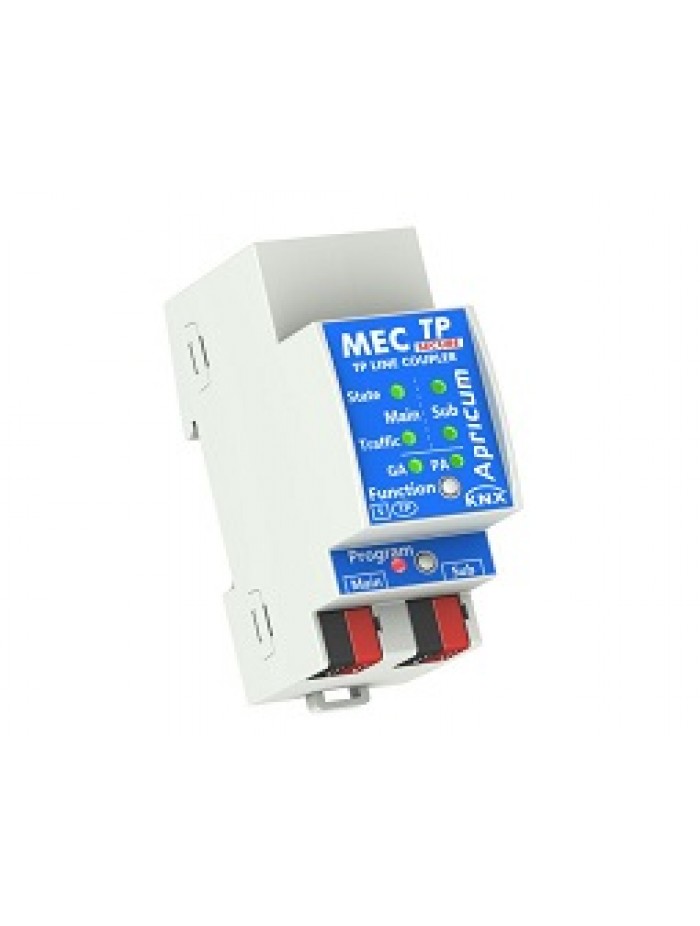

MECtp-SEC Accoppiatore di linea/area KNX TP SECURE

Grazie alla sua flessibilità, MECtp-SEC può essere utilizzato come un accoppiatore di linea oppure di area per collegare la principale alla secondaria in modalità SECURE.

MECtp-SEC filtra il traffico in base alla posizione di installazione (telegrammi fisici) e in base alle tabelle di filtro integrate per la comunicazione orientata al gruppo (telegrammi di gruppo).

Utilizzato come ripetitore di linea, MECtp-SEC è in grado di collegare due linee TP solo per il trasferimento dei dati. In questo modo, MECtp-SEC può formare una singola linea con un massimo di tre segmenti aggiuntivi. Ogni segmento di linea richiede il proprio alimentatore KNX.

MECtp-SEC offre funzionalità eccezionali, ad esempio il supporto di messaggi lunghi (lunghezza APDU fino a 240 byte) e una "Funzione manuale" configurabile (trasmissione di tutti i telegrammi, trasmissione di tutti i telegrammi fisici, trasmissione di tutti i telegrammi di gruppo) con attivazione a pulsante singolo e interruttore automatico on-off.

Questa funzionalità è utile durante la messa in servizio, durante il tempo di esecuzione e per la risoluzione dei problemi.

La possibilità di disabilitare temporaneamente il filtraggio dei telegrammi premendo solo un pulsante consente l'accesso ad altre linee senza ulteriore download dall'ETS e riduce il traffico dei telegrammi per facilitare il debug e la messa in servizio.

Specifiche e caratteristiche speciali:

• Può essere utilizzato come accoppiatore di linee o aree e ripetitore di linea
• Connessione dati galvanica isolata tra due linee bus KNX separate
• Può essere utilizzato con ETS4.0 e versioni successive
• Supporto di lunghi telegrammi (massimo 240 byte APDU)
• Invio IACK configurabile su telegrammi TP per aumento della velocità di trasmissione dati
• Numero ridotto di ritrasmissioni
• Possibilità di sopprimere le configurazioni da sub linea a linea principale (durante l'accesso completo dalla linea principale alla sublocazione)
• Possibilità di disabilitare temporaneamente il filtraggio dei messaggi premendo un pulsante. Ciò riduce il carico del bus per facilitare la messa in servizio e il debug
• L'accesso temporaneo ad altre linee è possibile senza un download ETS aggiuntivo
• Lo stato del bus (traffico, errori, routing) di ogni linea sono indicati dai LED
• Molte funzioni (filtraggio, tracciamento, blocco, ...) disponibili
• Traccia il traffico
• Abilita / disabilita il filtraggio di telegrammi di gruppo o telegrammi fisici
• Elimina i telegrammi orientati al dispositivo
• Diagnosi di rete semplificata
• Attivazione configurabile con un tasto di funzioni speciali
• Modulo di installazione per binari da 35 mm (DIN, TH35)
• Modalità SECURE
