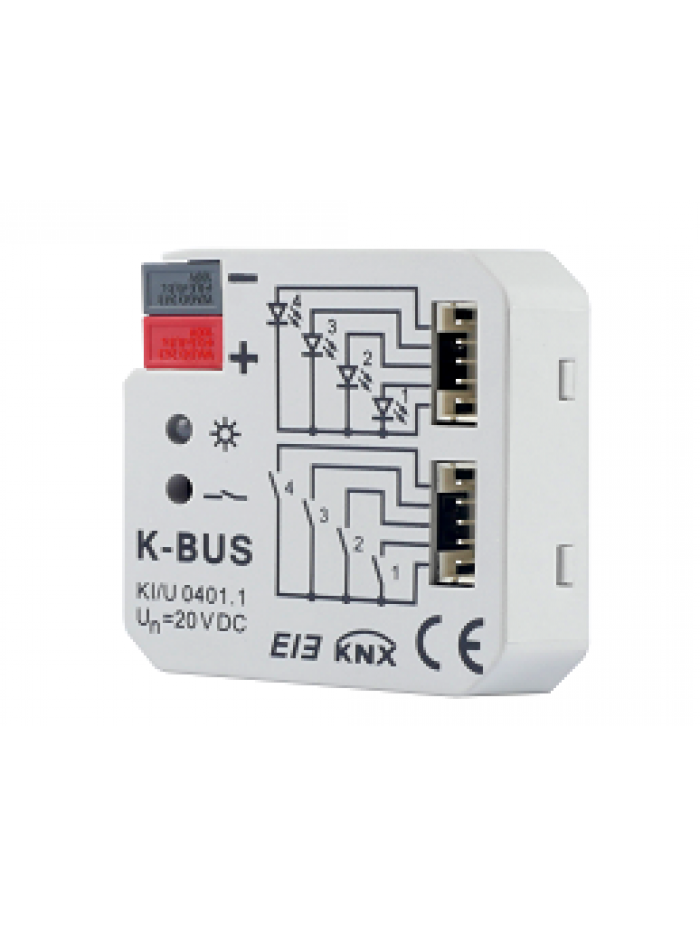

KI/U 04.01.1

Le interfacce universali (ragnetto) possono essere installate nel sistema bus EIB / KNX e altri dispositivi, vengono utilizzati principalmente nel sistema di controllo dell'edificio. Le funzioni sono semplici e intuitive da usare, gli utenti possono programmarli in base alla funzione in modo sistematico.

Le interfacce universali raggiungono le applicazioni funzionali tramite pulsanti / interruttori tradizionali, comunicati tramite cavetti, utilizzati per controllare i dispositivi come l'attuatore dimmer / attuatore uscita, per controllare indirettamente i carichi. Allo stesso tempo, consentono anche il controllo dei LED. Il design estremamente compatto consente di inserire il dispositivo in una scatola di cablaggio di 60 mm oppure nelle comuni 503.

Le interfacce universali si collegano al bus anche attraverso i terminali di collegamento EIB e non non necessitano di tensione di alimentazione aggiuntiva. È programmabile tramite software ETS  (superiore all'edizione ETS2v1.3) con VD2/3 per assegnare l'indirizzo fisico e impostare i parametri. .

Le interfacce universali hanno molte funzioni che possono essere utilizzate in una vasta gamma di settori di applicazione. L'elenco seguente fornisce una panoramica:

• Funzione di commutazione e dimmerazione.
• Controllo di tende e persiane.
• Invio di valori, ad es. Valori di temperatura.
• Invocare e memorizzare scene.
• Attivare un LED per segnalare un'operazione.
• Funzionamento di vari carichi tramite azioni a pulsante multiplo.
• Funzionamento di più carichi in una sequenza di commutazione fissa.
• Conteggio standard e conteggio differenziale.
• Ogni canale di un dispositivo può adottare una delle funzioni sopra descritte.
